CAE 분석 데이터의 CAD화에 spScan 리버스 엔지니어링을 활용한 예를 소개합니다.
프레스 금형 성형 시뮬레이션 소프트웨어(CAE)에서 출력된 분석 데이터는 메쉬 데이터의 폴리곤(STL) 정보가 되며 CAD, CAM, CAE에서 사용하는 다각형 CAD 면화가 필요합니다.
CAD 해석의 활용과 금형 제작 기간 단축을 양립하기 위해서는 CAD에서 분석한 폴리곤 데이터의 CAD 면화를 어떻게 효율적으로 실시하느냐가 중요합니다.
CAE 분석 데이터의 리버스 엔지니어링 리버스 엔지니어링 전용 소프트웨어 「spScan」의 「부분 리버스」방법 등 복수의 리버스 방법을 적절히 적용하여 금형 CAD 형상의 예측면 해석 결과 폴리곤 정보로부터 예측된 금형의 CAD화를 실시합니다.

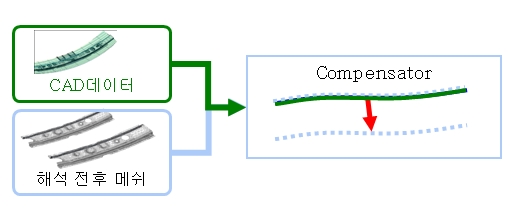

금형 제작의 리드 타임을 단축-CAE 해석에서 요구된 예상 폴리곤을 3DCAD 면화하고, 그 예상 금형을 3DCAD 면에 다시 CAE 해석하여 당초 예상량이 적정한지 확인할 수 있습니다.
- 또한 예상 부족의 경우에는 다시 CAE에서의 금형 예상을 해석, 3DCAD 면화, CAE 해석을 반복함으로써 최적의 예상 형상이 요구됩니다.
– CAE의 스프링백 해석 결과에서 3DCAD 면화된 형상 데이터를 후공정에 적용함으로써 스프링백 변형량을 예상한 금형 설계가 가능하여 금형 수정 공정수를 줄일 수 있습니다.
-부분 리버스 방법을 적용하여 단시간에 리버스 엔지니어링이 가능해졌습니다.
